Como hacer un cable de red
Los cables UTP para conexiones Ethernet ya son parte de nuestra vida cotidiana, tanto para ampliar nuestra red LAN o para conectarnos a Internet, estos pueden resultar bastante costosos si compramos uno de longitudes definidas. Realizar cables Ethernet es en realidad un tarea sencilla, no es necesario ser un experto en cableado estructurado, sin embargo, es necesario tener las herramientas adecuadas. Te explicaremos paso a paso con detalle la fabricación de un cable UTP categoria 5e.
1. Materiales Para Preparación del Cable UTP:
Para nuestro proyecto necesitaremos lo siguiente:
- Cable UTP a granel – Categoría 5e o CAT5e
- Conectores RJ45 a granel para CAT-5e.
- Herramienta crimpadora RJ-45.
- Capucha para RJ45
- Probador de cables UTP RJ45
2. Estándares de Cables de Red RJ45

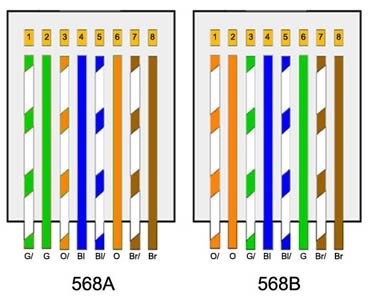

En primer lugar debemos conocer que existe un set de estandares que describen la asignación de pines en un cables de red de par trenzado, dichas asignaciones son la T568A y T568B, esto tiene como objetivo uniformizar las conexiones en sistemas informaticos, esto se muestra en la imagen a continuación.
Bajo estos tipos de asignaciones se pueden preparar dos tipos de cables según la aplicación que se requiera dar:

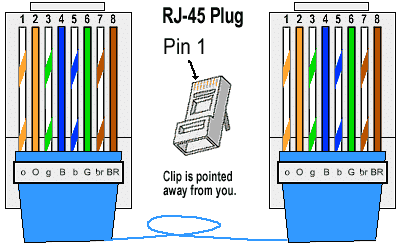

Cable Directo: Si se requiere conectar un Switch con un Router o un Switch con una PC o equipo terminal, te recomendamos hacer un cable directo que puede tener una distribución «T568A a T568A» o «T568B a T568B». Puedes copiar la distribución de colores tal como se muestra en la figura.

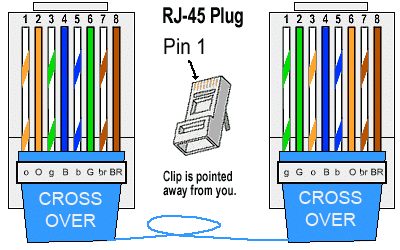

Cable Cruzado: Si por lo contrario piensas conectar un Switch con otro Switch, o un Router con otro Router, o una PC con otra PC (en general un equipo con otro equipo de igual característica), necesitarás un cable cruzado, la disposición de pines es de una terminación «T568A a T568B», como se muestra en la figura.
